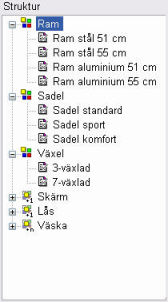

strukturträd en översiktlig bild över de olika valgrupperna på konfigurationsgruppen och de valalternativ som finns till varje valgrupp.Under Struktur visar ett strukturträd en översiktlig bild över de olika valgrupperna på konfigurationsgruppen och de valalternativ som finns till varje valgrupp.
Varje valgrupp i strukturträdet har en symbol som visar vilken typ av valgrupp det är. Varje valgrupp i struktutrträdet är samma som visas till höger i fönstret under Valgrupper.
Det går att expandera en valgrupp genom att klicka på plustecknet eller dubbelklicka på namnet och se de underliggande valalternativen. Det är samma valalternativ som visas i den nedre delen av fönstret under Valalternativ till valgrupp.
Valgrupper kan arrangeras i flera nivåer i strukturträdet, dvs. en valgrupp kan vara underordnad en annan valgrupp. Med hjälp av "dra-och-släpp" går det att med muspekaren flytta en valgrupp så att den blir underordnad en annan valgrupp. Detta kan vara användbart i olika fall, t.ex. om en valgrupp innehåller väldigt många valalternativ, går det att dela upp dessa i underliggande valgrupper så det blir mera överskådligt. Det går även att använda sig av en regel på ett valalternativ för att utesluta en valgrupp till det valalternativet.
Om variabler tillämpas och är valt att användas på konfigurationsgruppen, visas Variabler överst i strukturträdet.
Användning av variabler aktiveras med systemparametern Tillämpa variabler under Produktkonfigurator på fliken System i rutin Systeminställningar.
